岛津AG-IS高精度电子万能材料试验机
    外形结构    ★ 立式主机的外形结构   ★ 台式主机的外形结构   ★ 操作单元的外形结构
AG-250kN IS | AG-100kN IS | AG-50kN IS | AG-20kN IS
AG-20kN IST | AG-10kN IS | AG-5kN IS | AG-1kN IS
AG-500N IS | AG-50N IS | AG-1～20N IS

数据处理软件
ＴＲＡＰＥＺＩＵＭ２（Ver2.10)

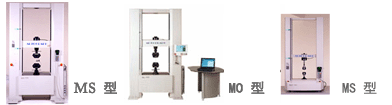

★ 立式主机的外形结构 ★ 台式主机的外形结构
MS型 试验主机相同，
控制器可从两者中选择其一
← ----------------- → 		MO型
★ 操作单元的外形结构
  AG-IS型 操作单元外形
MS型： 配置小巧精美的控制器
MO型： 配置操作控制面板
  操作单元 结构特点
操作性强，安全性高

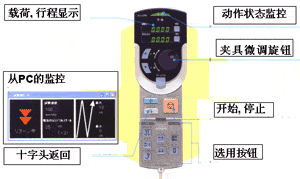

  >> 手动控制器(小巧精美)

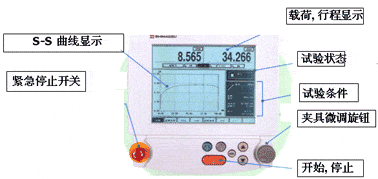

>> 操作控制面板
(不用TRAPEZIUM2软件，即可单独控制主机进行试验)
>> 操作控制面板各操作界面
可点击图片查看清晰界面 →		 文件选择画面 载荷自动校准功能画面 破断检测功能画面
    主要特点及规格    ★ 主要特点   ★ 立式机的规格   ★ 台式机的规格
★主要特点：
 高速度数据采集
高速采样10ms，
超高速采样1.25ms、5ms		  高精度测量：
载荷测量精度±0.5%（0.2-100%范围内)
十字头位置分辨力0.001mm
试验速度精度±0.1% 		 高刚度
300KN/mm[AG-100KNI]
42KN/mm [台式] 		宽试验速度范围
0.00005～1000mm/min
  高速度数据采集
AG-I(标)：10msec | AG-I(高)1.25msec
AG-G/AGS-G：50msec
AG-I型标准采样时间间隔仅是AG-G型的1/5
AG-I型超高速采样时间间隔仅是AG-G型的1/40
特别适合如下测试:
> 高脆性材料
> 高屈服点材料
> 高弹性模量材料

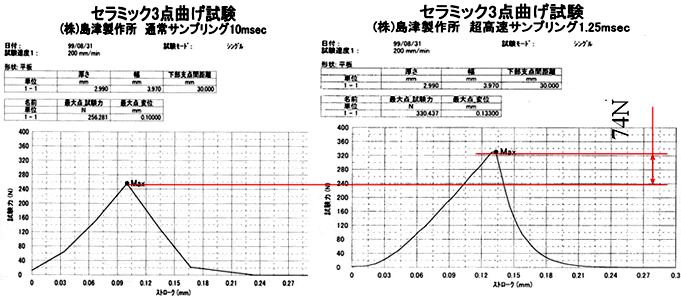

  采样速度对试验结果的影响
采样速度: 10 msec 与1.25msec
3 点弯曲试验
试验速度: 200mm/min

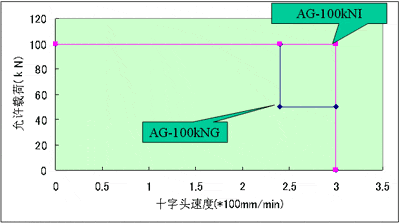

  十字头速度与允许载荷 十字头速度(*100mm/min)   载荷测量精度 (0.5级) 点击图片可清晰查看

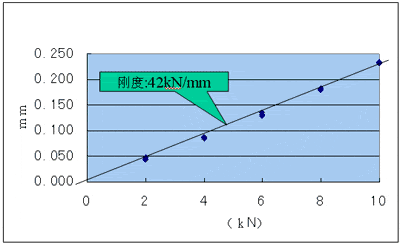

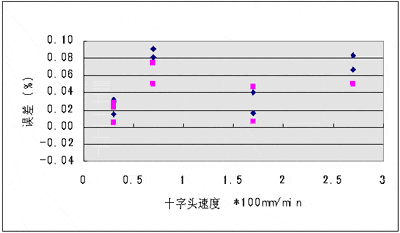

  十字头测量精度   试验机主体刚度(台式)
★ 立式机的规格 ★ 台式机的规格
型 号 AG-250KNIS AG-100KNIS AG-50KNIS AG-20KNIS
载荷容量 250KN 100KN 501KN 20KN
加载方式 无间隙精密球形似杠直接驱动, 高精度恒速度控制
载   高精度形
荷   标 准 形
测   载荷量程
量   载荷校准 		载荷显示值的±0.5%以内(载荷传感器容量的0.2～100%)
载荷显示值的±1%以内(载荷传感器容量的0.2～100%)
1、2 、5 、10 、20 、50  、100(7个量程自动变换)
载荷自动校准方式(拉伸、压缩)
横 标准形
梁
速 极低速度形
度
0.0005 ～500 0.0005 ～1000mm/min
0.00005 ～500 0.00005 ～1000mm/min
横梁的速度精度 ±0.1%
横梁位置检测 光电编码器检测,数字显示(显示分辨率0.001mm)
精度为显示值的±0.1%
横梁控制方式 单向试验、循环控制 、手动控制
标准附属功能 载荷自动调零,自动校准,量程自动变换,破断检测。
载荷/应力,横梁行程/引伸计伸长显示。
峰值/破断值/曲线显示功能。
15个试验条件存储,内置3台放大器。自动载荷-应变控制功能。
标准附属功能 试样破断的自动检出、十字头的自动停止、自动回复、试验条件的存档
十字头速度的任意设定
显示功能：实际载荷的表示或应力值的表示、十字头移动量（mm/%/GL)
峰值点的载荷、位移值和破断点的变位值
载荷、变形的模拟输出：DC0～5V满量程（外部计入计用）
专用的软件接口：RS232-C接口
钢 度 400KN/mm 300KN/mm
175KN/mm
尺 寸(mm) 1170×750×2412 1170×750×2162 1170×750×1912
型 号 AG-10KNIS AG-5KNIS AG-1KNIS
载荷容量 10KN 5KN 1KN
加载方式 无间隙精密球形似杠直接驱动, 高精度恒速度控制
载   高精度形
荷   标 准 形
测   载荷量程
量   载荷校准 		载荷显示值的±0.5%以内(载荷传感器容量的0.2～100%)
载荷显示值的±1%以内(载荷传感器容量的0.2～100%)
1、2 、5 、10 、20 、50  、100(7个量程自动变换)
载荷自动校准方式(拉伸、压缩)
横 标准形
梁
速 极低速度形
度
0.0005 ～1000mm/min
0.00005 ～1000mm/min
横梁的速度精度 ±0.1%
横梁位置检测 光电编码器检测,数字显示(显示分辨率0.001mm)
精度为显示值的±0.1%
横梁控制方式 单向试验、循环控制 、手动控制
标准附属功能 载荷自动调零,自动校准,量程自动变换,破断检测。
载荷/应力,横梁行程/引伸计伸长显示。
峰值/破断值/曲线显示功能。
15个试验条件存储,内置3台放大器。自动载荷-应变控制功能。
钢 度 42KN/mm
尺 寸(mm) 680×510×1615
